最近临近毕业设计，好久没有更新内容了。 这两天总结了一些VLNA之间通信的实验，分享给大家：
VLAN虚拟局域网主要用于隔离广播域，增加网络设计的灵活性，更有利于网络设计。 同时也缩小了广播范围，提高了网络服务质量，增加了网络的安全性。 这些不再做。 过多的描述，VLAN应该说是所有网络设计中最常用的功能，并不是一门容易掌握的技术。
VLAN间数据帧结构：
前导码和帧起始符由以太网物理层实现思科交换机模拟器，后面部分主要由软件系统封装的以太网协议栈实现，是嵌入式以太网开发的相关知识。
VLAN的关键是Tag，即802.1QTag，它是实现VLAN间通信所必需的。 1、同网段没有tag。 2. 同一网段有相同的标签 3. 跨交换机可以带标签也可以不带标签。
同一类型的VLAN 之间必须跨交换机通信。 应该是同一个交换机下不能有两个相同的VLAN，同一个VLAN跨交换机通信有两种情况：
同一VLAN不同网段
同一个VLAN，同一个网段
一般情况下，同一VLAN、同一网段的跨交换机通信一般只涉及网络二层通信，只涉及标签的有无，或者标签字段的异同，如果跨同一VLAN的主机交换机在不同的网段，那么通信就涉及到三层通信。
首先是思科的实验。 Cisco的系统使用的模拟器有比较大的局限性。 Cisco在仿真的时候，同一网段的交换机之间同一VLAN之间的通信比较简单，就是配置接口的Trunk和属性。 不过华为设备组网更灵活，解决方案更多！ 下面我们做一个具体的说明。
同一VLAN、同一网段跨交换机通信：
#
# 吨
输入 ，每行一个。 以 CNTL/Z 结束。
()# SW1
SW1()#vlan 10
SW1(-vlan)#退出
SW1()#
SW1()#fa0/1
SW1(-if)#模式
SW1(-if)# VLAN 10
SW1(-if)#退出
SW2()#
SW2()#fa0/24
SW2(-if)#模式中继
#
# 吨
输入 ，每行一个。 以 CNTL/Z 结束。
()# SW2
SW2()#vlan 10
SW2(-vlan)#退出
SW2()#
SW2()#fa0/1
SW2(-if)#模式
SW2(-if)# VLAN 10
SW2(-if)#退出
SW2()#
SW2()#fa0/24
SW2(-if)#模式中继
当跨交换机同一个VLAN在不同网段时，设计了三层通信。 在数据处理过程中，不仅要去掉二层的VLAN TAG帧标记，还需要三层路由。 Cisco使用三层SVI接口，也是借助三层路由，（注意：cisco有很大的局限性，如果能用真机，尽量用真机）
两台交换机上需要配置的关键点：（trunk只能传递二层信息，现在设计了三层路由思科交换机模拟器，三层交换机采用模式互联或路由模式互联）
交换机 SW1（左）第 3 层 SVI：
ip 192.168.1.254 255.255.255.0
ip 192.168.3.1 255.255.255.0
路由信息：
ip 路由 0.0.0.0 0.0.0.0 192.168.3.2
交换机 SW1（右）第 3 层 SVI：
ip 192.168.2.254 255.255.255.0
ip 192.168.3.2 255.255.255.0
路由信息：
ip 路由 0.0.0.0 0.0.0.0 192.168.3.1
其他配置与第一个实验一致，这里不再详细描述实验测试：
在实现不同网段的同一个VLAN之间的通信中，设计了三层交换机的知识！

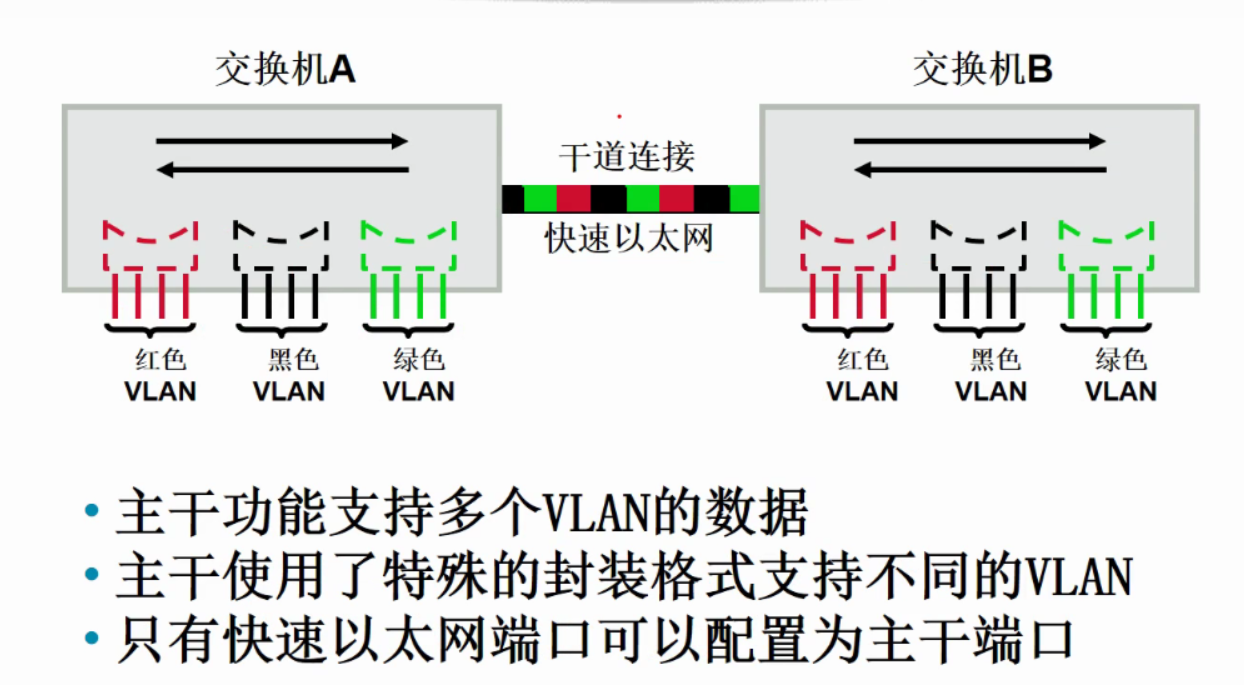

下面贴几张PPT，介绍三层设备之间的互连方式（三层交换机互连方式）
华为设备中的SVI接口就是一个接口，下一节会详细介绍！
在上面的测试中，三层设备之间的互联可以使用如下路由方式，但是实际项目中仅限于部分设备作为二层设备，无法启用三层接口，无法使用路由方式，也就是没有华为undo，华为设备只有9300系列高端交换机只能开启三层接口，所以只能模式互联，如上实验所示！
文档写作能力有限，希望大家谅解！ 成品文档篇幅有限，无法将所有配置脚本上传展示。 后续会上传华为配置代码和实验相关拓扑图，辅助理解！ ！
