1.问题
假设校园网通过三层交换机连接到校园网出口路由器，路由器再连接到校园外的另一台路由器。 现在需要进行适当的配置思科模拟器教程，实现校园网内部主机和校园网外部主机之间的相互通信。 为了简化网管的管理和维护，学校决定采用OSPF协议实现互通。
2、技术原理
OSPF是一种开放的最短路径优先协议，是网络中使用最广泛的路由协议之一。 属于内部网管路由协议，能适应各种规模的网络环境。 它是一个典型的链路状态协议。 OSPF路由协议将设备的链路状态信息传播到整个网络，使网络中的每个设备最终同步一个数据库和整个网络的链路状态，然后路由器使用SPF算法思科模拟器教程，以自己为根，并计算最短路径，最终形成整个网络的路由信息。
3、操作设备
2台电脑； 1套; 2套-PT； 直接连接线； 十字线; DCE串口线
四、解决代码
如下所示：
首先配置IP和
IP: 192.168.1.11
Submask: 255.255.255.0
Gateway: 192.168.1.1
注意：每台电脑都要配置（这里只配置一台）！ ！ ！
接下来配置三层交换机S3560
第 1 步：划分
Switch(config)#hostname xiaoyuan
xiaoyuan(config)#vlan 10
xiaoyuan(config-vlan)#exit
xiaoyuan(config)#vlan 20
xiaoyuan(config-vlan)#exit
第二步：将端口划分到对应的vlan
xiaoyuan(config)#interface fa 0/10
xiaoyuan(config-if)#sw
xiaoyuan(config-if)#switchport acc
xiaoyuan(config-if)#switchport access vlan 10
xiaoyuan(config-if)#exit
xiaoyuan(config)#inter
xiaoyuan(config)#interface fa 0/20
xiaoyuan(config-if)#sw
xiaoyuan(config-if)#switchport acc
xiaoyuan(config-if)#switchport access vlan 20
xiaoyuan(config-if)#exit
第三步：配置三层交换机VLAN对应的IP
xiaoyuan(config)#interface vlan 10
xiaoyuan(config-if)#ip address 192.168.1.1 255.255.255.0
xiaoyuan(config-if)#no shut
xiaoyuan(config-if)#exit
xiaoyuan(config)#inter
xiaoyuan(config)#interface vlan 20
xiaoyuan(config-if)#ip address 192.168.3.1 255.255.255.0
xiaoyuan(config-if)#no shut
xiaoyuan(config-if)#end
xiaoyuan#show vlan //查看一下配置成功没有
然后配置R1端口ip配置（配置其时钟频率为64000）
xiaoyuan_r1(config)#interface fa 0/0
xiaoyuan_r1(config-if)#no shut
xiaoyuan_r1(config-if)#ip address 192.168.3.2 255.255.255.0
xiaoyuan_r1(config-if)#exit
xiaoyuan_r1(config)#inter
xiaoyuan_r1(config)#interface ser
xiaoyuan_r1(config)#interface serial 0/0/0
xiaoyuan_r1(config-if)#no shut
xiaoyuan_r1(config-if)#clock rat
xiaoyuan_r1(config-if)#clock rate 64000
xiaoyuan_r1(config-if)#ip add
xiaoyuan_r1(config-if)#ip address 192.168.4.1 255.255.255.0
xiaoyuan_r1(config-if)#end
xiaoyuan_r1#show ip rou//查看是否配置成功
R2端口ip配置：
xiaoyuan_r2(config)#interface fa 0/0
xiaoyuan_r2(config-if)#no shut
xiaoyuan_r2(config-if)#ip address 192.168.2.1 255.255.255.0
xiaoyuan_r2(config-if)#exit
xiaoyuan_r2(config)#inter
xiaoyuan_r2(config)#interface ser
xiaoyuan_r2(config)#interface serial 0/0/0
xiaoyuan_r2(config-if)#no shut
xiaoyuan_r2(config-if)#ip address 192.168.4.2 255.255.255.0
xiaoyuan_r2(config-if)#end
xiaoyuan_r2#show ip rou
show ip route //查看是否配置成功
动态RIP配置（必须配置三台路由设备）：
三层交换机动态RIP配置
三层交换机动态OSPF配置：
conf t
IP routing
router ospf 411 // 1-65535 Process ID（即100） 改成学号后三位
network 192.168.3.0 0.0.0.255 area 0
network 192.168.1.0 0.0.0.255 area 1
end
路由器R1动态RIP配置（路由器不需要开启路由功能）：
xiaoyuan_r1(config)#router ospf 411
xiaoyuan_r1(config-router)#network 192.168.3.0 0.0.0.255 area 0
xiaoyuan_r1(config-router)#network 192.168.4.0 0.0.0.255 area 0
xiaoyuan_r1(config-router)#end
xiaoyuan_r1#show ip rou
路由器 R2 动态 RIP 配置：
xiaoyuan_r2(config)#router ospf 411
xiaoyuan_r2(config-router)#network 192.168.2.0 0.0.0.255 area 2
xiaoyuan_r2(config-router)#network 192.168.4.0 0.0.0.255 area 0
xiaoyuan_r2(config-router)#exit
xiaoyuan_r2(config)#exit
xiaoyuan_r2#show ip rou
5. 结果
敲了半天代码，终于走到了尽头。 如果你能帮助我，请多多支持。

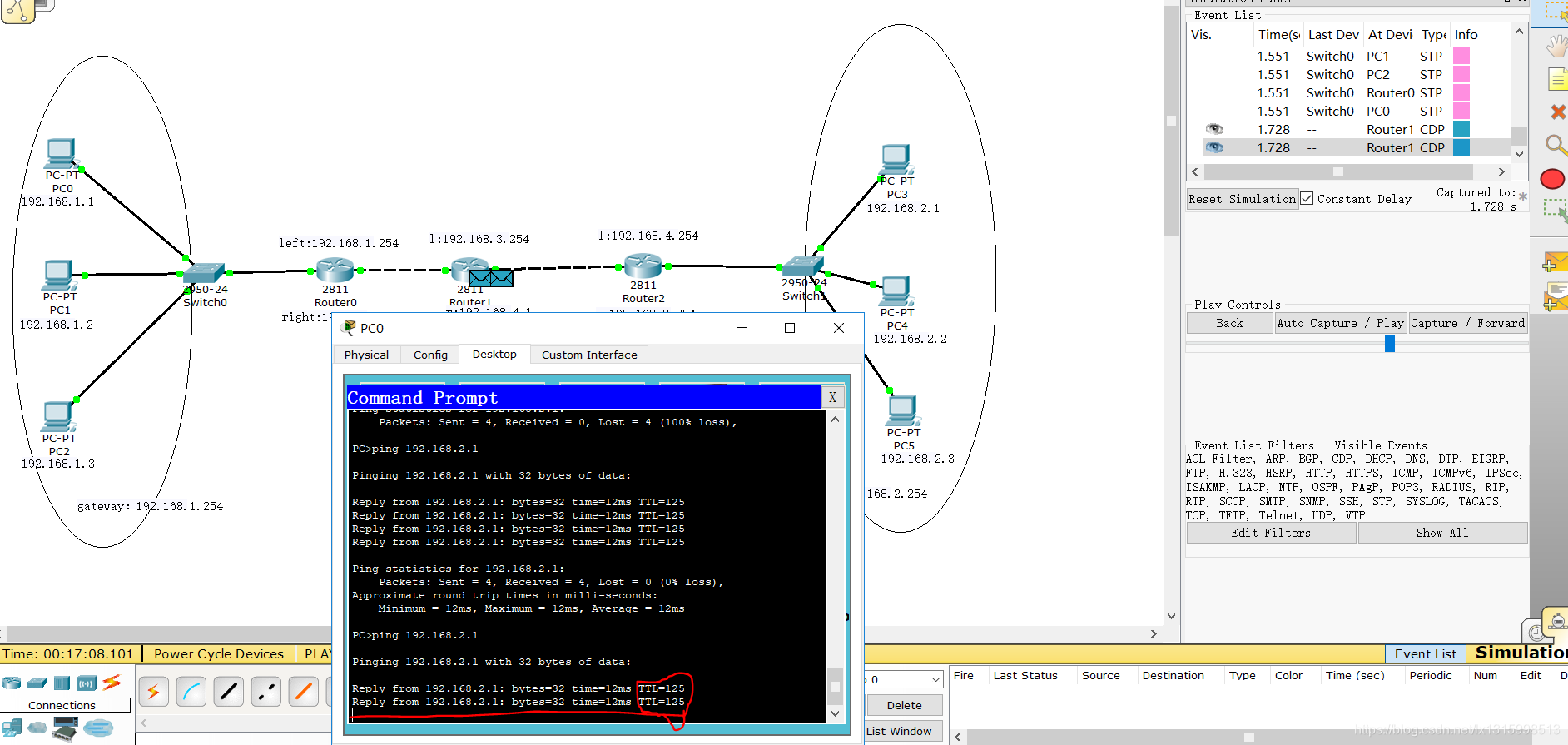

最后验证PC1和PC2可以通信
